Das Synology "Zuhause"
- Ersteller crick
- Erstellt am
Mavalok2
Benutzer
- Mitglied seit
- 05. Jun 2018
- Beiträge
- 697
- Punkte für Reaktionen
- 145
- Punkte
- 69
Wieso? Das sieht ja extrem ordentlich und schick aus. Dies darf man so durchaus herzeigen. Man[n] soll ja sehen was ...
Sieht eigentlich ganz akzeptabel aus, bis auf das Klebeband. Vielleicht mit anderer Farbe probieren, die nicht gar so auffällig ist.
Ich will jetzt aber nicht großspurig daher kommen, denn mit meinen Durcheinander von Tischnetzwerk stinke ich so richtig ab.
- Mitglied seit
- 28. Okt 2020
- Beiträge
- 15.028
- Punkte für Reaktionen
- 5.401
- Punkte
- 564
Ich habe mir eher gedacht, da einige Löcher reinzumachen, dass die Wärme sich nicht in dem "Tunnel" hält
Ja, es geht so durchaus auch sehr gut.Wieso? Das sieht ja extrem ordentlich und schick aus. Dies darf man so durchaus herzeigen. Man[n] soll ja sehen was ...
Ich fänds halt noch schicker, wenn man nur die LEDs sieht und den Rest nur erahnen kann.
DS1819plus
Benutzer
- Mitglied seit
- 09. Nov 2020
- Beiträge
- 98
- Punkte für Reaktionen
- 29
- Punkte
- 24
Da ich meine DS nur bei Bedarf Einschalte, geht das hier für mich in Ordnung
Hallo Miteinander!
Nachdem ich nun schon knapp 10 Jahre mit einer DS414 auf dem Dachboden unter extremen Temperaturen unterwegs bin, war nun mal ein Ersatz fällig. Und nachdem ich hier schon lange mitlese wollte ich mal mein DIY-Ergebnis herzeigen
Nach einiger Bastelei ist nun die DS 1522+ konfiguriert und hat ihr Zuhause im Schrank im Büro im Keller bezogen. Temps passen und liegen so um 40 Grad
Aber noch viel wichtiger: nachdem ich sehr empfindlich bin was die Geräuschkulisse bei der Arbeit angeht, konnte ich nun quasi ein „Silent“-System umsetzen. Vor allem das Surren der Festplatten hat anfangs noch sehr gestört. Das konnte ich nun aber durch die Schaumstoffmatte und Entkopplung mit diesen „Lautsprecherfüßen“ komplett eliminieren. Die Füße alleine haben tatsächlich nicht gereicht, es war immer noch eine Übertragung auf den Schrankboden hörbar.
Rechts daneben kommt noch eine USV hin, dann ist’s gut.
Die alte 414 schlägt sich noch wacker, dient jetzt jedoch nur noch als Backup-Ziel. Ist bei drei Stockwerken Entfernung quasi fast schon „off-site“ ;-)
Nachdem ich nun schon knapp 10 Jahre mit einer DS414 auf dem Dachboden unter extremen Temperaturen unterwegs bin, war nun mal ein Ersatz fällig. Und nachdem ich hier schon lange mitlese wollte ich mal mein DIY-Ergebnis herzeigen
Nach einiger Bastelei ist nun die DS 1522+ konfiguriert und hat ihr Zuhause im Schrank im Büro im Keller bezogen. Temps passen und liegen so um 40 Grad
Aber noch viel wichtiger: nachdem ich sehr empfindlich bin was die Geräuschkulisse bei der Arbeit angeht, konnte ich nun quasi ein „Silent“-System umsetzen. Vor allem das Surren der Festplatten hat anfangs noch sehr gestört. Das konnte ich nun aber durch die Schaumstoffmatte und Entkopplung mit diesen „Lautsprecherfüßen“ komplett eliminieren. Die Füße alleine haben tatsächlich nicht gereicht, es war immer noch eine Übertragung auf den Schrankboden hörbar.
Rechts daneben kommt noch eine USV hin, dann ist’s gut.
Die alte 414 schlägt sich noch wacker, dient jetzt jedoch nur noch als Backup-Ziel. Ist bei drei Stockwerken Entfernung quasi fast schon „off-site“ ;-)
- Mitglied seit
- 10. Aug 2013
- Beiträge
- 2.842
- Punkte für Reaktionen
- 1.379
- Punkte
- 174
@Tesma: sieh aus, wie in einem japanischen Erdbeben-Testlabor.
- Mitglied seit
- 30. Dez 2012
- Beiträge
- 13.633
- Punkte für Reaktionen
- 5.808
- Punkte
- 524
- Mitglied seit
- 17. Dez 2014
- Beiträge
- 6.057
- Punkte für Reaktionen
- 1.855
- Punkte
- 254
@Tesma
Herzlich Willkommen im Forum!
Optisch sieht dein Ensemble wirklich toll aus.
Da ich selber seit einigen Jahren eine gewisse Erfahrung mit meinem Schrankbewohner (DS720+) habe, würden mich in deinem Fall die Außentemperatur (außerhalb vom Schrank) und die Temperaturen der HDDs interessieren.
Sind hinter dem NAS größere Löcher in der Rückwand, wo die Lüfter die Luft hinausschubsen können?
Meinen Schrankbewohner möchte ich dir nicht vorenthalten:
(ist noch das Vorgängermodell 716+II)
Herzlich Willkommen im Forum!
Optisch sieht dein Ensemble wirklich toll aus.
Da ich selber seit einigen Jahren eine gewisse Erfahrung mit meinem Schrankbewohner (DS720+) habe, würden mich in deinem Fall die Außentemperatur (außerhalb vom Schrank) und die Temperaturen der HDDs interessieren.
Sind hinter dem NAS größere Löcher in der Rückwand, wo die Lüfter die Luft hinausschubsen können?
Meinen Schrankbewohner möchte ich dir nicht vorenthalten:
(ist noch das Vorgängermodell 716+II)
Danke für das nette Willkommen !
@*kw*: hm ja, jetzt wo Du’s sagst - aber ist nicht beabsichtigt und liege auch nicht im Erdbebengebiet ;-)
@peterhoffmann: ich hab oben in die Rückwand 3 Löcher zu je 68mm gebohrt (=Standardgröße einer Unterputzdose) und die mit nem Insektengitter versehen - nicht, dass die DS noch Gesellschaft bekommt…
Vorne kommt durch die Ikea-Türe noch genügend Frischluft rein, der Spalt ist da recht groß und hab drauf geachtet, dass vor allem unten frei bleibt.
Im Raum hat es so 20 Grad wenn geheizt wird, allerdings in Bodennähe wahrscheinlich weniger. Im Sommer sind es vielleicht mal 22/23 Grad. Das ist auch ganz angenehm für die Technik und im Home Office. Nur die Luftfeuchtigkeit kann im Sommer im Extremfall mal auf 70-80% hochgehen. Im Winter ist die jedoch ideal.
Von den drei Platten wird die „Mittlere“ im 2. Slot am wärmsten, die hatte jetzt bei der ganzen Neuinstallation mit vielen Kopiervorgängen mal 42 Grad erreicht. Die beiden anderen (Slot 1+3) sind so 1-2 Grad kühler. Slot 4+5 sind noch leer, was thermisch im Moment sicher von Vorteil ist.
War da auch echt skeptisch zunächst weil ich doch gut „isoliert“ habe, aber laut Internet sollen die Temperaturen eigentlich ganz gut sein für HDDs.
!@*kw*: hm ja, jetzt wo Du’s sagst - aber ist nicht beabsichtigt und liege auch nicht im Erdbebengebiet ;-)
@peterhoffmann: ich hab oben in die Rückwand 3 Löcher zu je 68mm gebohrt (=Standardgröße einer Unterputzdose) und die mit nem Insektengitter versehen - nicht, dass die DS noch Gesellschaft bekommt…
Vorne kommt durch die Ikea-Türe noch genügend Frischluft rein, der Spalt ist da recht groß und hab drauf geachtet, dass vor allem unten frei bleibt.
Im Raum hat es so 20 Grad wenn geheizt wird, allerdings in Bodennähe wahrscheinlich weniger. Im Sommer sind es vielleicht mal 22/23 Grad. Das ist auch ganz angenehm für die Technik und im Home Office. Nur die Luftfeuchtigkeit kann im Sommer im Extremfall mal auf 70-80% hochgehen. Im Winter ist die jedoch ideal.
Von den drei Platten wird die „Mittlere“ im 2. Slot am wärmsten, die hatte jetzt bei der ganzen Neuinstallation mit vielen Kopiervorgängen mal 42 Grad erreicht. Die beiden anderen (Slot 1+3) sind so 1-2 Grad kühler. Slot 4+5 sind noch leer, was thermisch im Moment sicher von Vorteil ist.
War da auch echt skeptisch zunächst weil ich doch gut „isoliert“ habe, aber laut Internet sollen die Temperaturen eigentlich ganz gut sein für HDDs.
- Mitglied seit
- 03. Sep 2012
- Beiträge
- 30.665
- Punkte für Reaktionen
- 2.071
- Punkte
- 829
Ja, die Temperaturen passen. Haste gut geplant, solide ausgeführt, nachjustiert und sauber geprüft. Wenn die Tür zu ist, kommt keiner drauf, was Du da für 'ne Rakete "versteckt" hast. Was hast Du denn für Platten drin, wenn ich das fragen darf?
Was hast Du denn für Platten drin, wenn ich das fragen darf?
- Mitglied seit
- 22. Feb 2018
- Beiträge
- 1.944
- Punkte für Reaktionen
- 775
- Punkte
- 134
Spannend. Ich plane auch meine 720 in den Besta umzuziehen. Wie machst du das mit der Luft im Schrank?
- Mitglied seit
- 17. Dez 2014
- Beiträge
- 6.057
- Punkte für Reaktionen
- 1.855
- Punkte
- 254
Erst waren es Löcher oben und unten in der Rückwand (siehe Foto oben links z.B.).
Das reichte nicht aus bzw. mir war die ganze Sache zu warm im Schrank.
Dann habe ich genau in Höhe des Lüfters ein Loch (ca. 60mm) in die Seitenwand vom Schrank gebohrt (siehe Foto rechts hinter dem NAS) und das NAS genau passend davor gestellt, damit der Lüfter den Großteil seiner Luft da rausbläst.
Mit dem Loch seitlich raus aus dem Schrank klappt das von den Temperaturen wunderbar (seit ein paar Jahren).

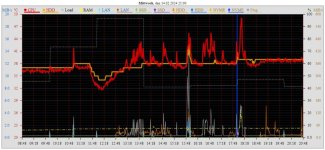

Hier die Grafik vom AvrLogger (gestern):
Wie man sieht, liegt die HDD-Temperatur bei 36 bis 39°. Der Temperatureinbruch um ca. 12 Uhr lag an einer längeren Lüftung.
Da im Schrank u.a. noch ein Raspberry Pi4 und ein Zero2 wohnt, hängen da noch mal Temperatursensoren dran, die die Temperatur an der höchsten Stelle im Schrank messen, sowie genau im Loch, wo das NAS die Luft rausbläst.

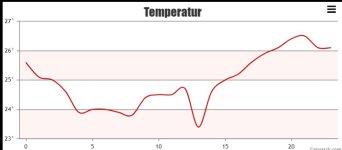

Höchste Stelle im Schrank, recht nah bei der Fritzbox:

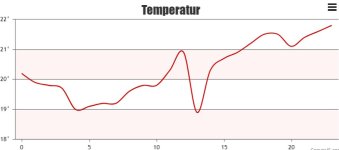

Und hier die Temperaturen genau im Loch, wo das NAS rausbläst:
Im Sommer sehen die Temperaturen vom NAS (CPU/HDD) nur geringfügig höher aus, die HDD geht nie über 41°, da bei 41° der Lüfter vom NAS schneller wird (Standardeinstellung).
Die Temperaturen im Schrank (höchste Stelle und Loch) sind dann ca. 5° höher (je nach Außentemperatur).
Nachtrag:
Um eine Entkoppelung vom NAS zum Schrank (Resonanz) durchzuführen, würde ich anraten sie auf Silikonpads zu stellen.
(selbstgemacht)
Es gibt von Taica welche zu kaufen:
(Taica GC5)
Das reichte nicht aus bzw. mir war die ganze Sache zu warm im Schrank.
Dann habe ich genau in Höhe des Lüfters ein Loch (ca. 60mm) in die Seitenwand vom Schrank gebohrt (siehe Foto rechts hinter dem NAS) und das NAS genau passend davor gestellt, damit der Lüfter den Großteil seiner Luft da rausbläst.
Mit dem Loch seitlich raus aus dem Schrank klappt das von den Temperaturen wunderbar (seit ein paar Jahren).
Hier die Grafik vom AvrLogger (gestern):
Wie man sieht, liegt die HDD-Temperatur bei 36 bis 39°. Der Temperatureinbruch um ca. 12 Uhr lag an einer längeren Lüftung.
Da im Schrank u.a. noch ein Raspberry Pi4 und ein Zero2 wohnt, hängen da noch mal Temperatursensoren dran, die die Temperatur an der höchsten Stelle im Schrank messen, sowie genau im Loch, wo das NAS die Luft rausbläst.
Höchste Stelle im Schrank, recht nah bei der Fritzbox:
Und hier die Temperaturen genau im Loch, wo das NAS rausbläst:
Im Sommer sehen die Temperaturen vom NAS (CPU/HDD) nur geringfügig höher aus, die HDD geht nie über 41°, da bei 41° der Lüfter vom NAS schneller wird (Standardeinstellung).
Die Temperaturen im Schrank (höchste Stelle und Loch) sind dann ca. 5° höher (je nach Außentemperatur).
Nachtrag:
Um eine Entkoppelung vom NAS zum Schrank (Resonanz) durchzuführen, würde ich anraten sie auf Silikonpads zu stellen.
(selbstgemacht)
Es gibt von Taica welche zu kaufen:
(Taica GC5)
- Mitglied seit
- 22. Feb 2018
- Beiträge
- 1.944
- Punkte für Reaktionen
- 775
- Punkte
- 134
Danke sehr. Ich hatte eh überlegt ein größeres Loch in die Rückwand zu machen, da dahinter auch ne Steckdose ist. Damit sollte das dann wohl funktionieren. Wird mein Projekt fürs Frühjahr
- Mitglied seit
- 17. Dez 2014
- Beiträge
- 6.057
- Punkte für Reaktionen
- 1.855
- Punkte
- 254
Ich weiß nicht wie "groß" du meinst. Aber zu groß darf es nicht sein, da sonst der Effekt vom "Raus, Unterdruck => woanders Frischluft wieder rein" wegfällt.
- Mitglied seit
- 22. Feb 2018
- Beiträge
- 1.944
- Punkte für Reaktionen
- 775
- Punkte
- 134
DS1819plus
Benutzer
- Mitglied seit
- 09. Nov 2020
- Beiträge
- 98
- Punkte für Reaktionen
- 29
- Punkte
- 24

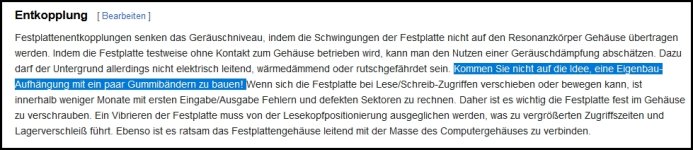

Oh ha, für meinen Geschmack zu wabbelig (die Fuß Konstruktion). Darüber kann man auch im Internet viel lesen, hier nur ein vielleicht nicht soo passendes Beispiel:
Anhänge
